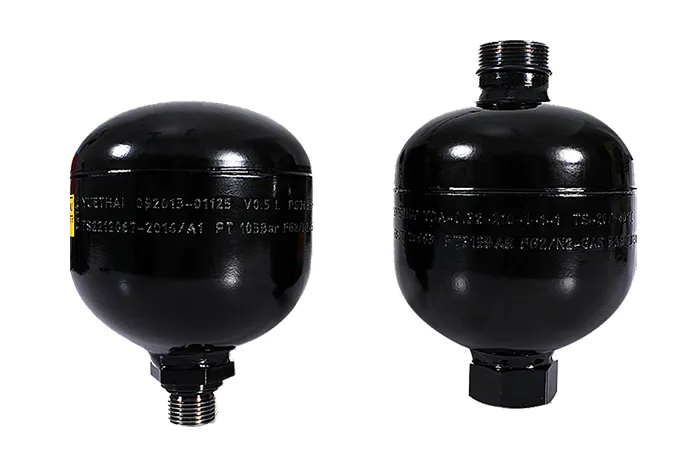

YDA Acumulador de diafragma

El acumulador de diafragma, también conocido como acumulador de membrana, es un dispositivo hidráulico ligero y compacto que almacena energía mediante fluido presurizado y la libera cuando es necesario. Cuenta con una carcasa cilíndrica o esférica con un diafragma interno de goma flexible que separa la cámara de gas de la cámara de fluido hidráulico.

Utilizado en sistemas hidráulicos, el acumulador de membrana absorbe picos de presión, estabiliza el flujo de fluido y reduce las vibraciones, mejorando así el rendimiento hidráulico general y protegiendo los componentes del sistema. Su tamaño compacto y su funcionamiento fiable lo hacen ideal para maquinaria móvil e industrial donde el espacio y el peso son factores críticos.

Reciba una cotización
Símbolo hidráulico 1
Acumulador de diafragma YDA (acumulador de membrana)
Especificaciones
Acumulador de diafragma serie YDA Modelo Code
Volumen nominal 0.075L,0.16L,0.32L,0.5L,0.75L,1.0L,1.4L,2.0L,2.8L,3.5L
Presión máxima de funcionamiento 210bar,330bar
Tamaño del puerto de la válvula 1:M28×1.5
Material del diafragma 1:NBR 2:ECO
Puerto de fluido con rosca interior 1:G 1/2" 2:G 3/4"
Puerto de fluido con rosca exterior 1:G 1/2" 2:M33×1.5 3:M45×1.5
Presión de precarga 00: no es necesario precargar gas 15: presión de precarga de gas de 15 bar
No. de diseño. 10
Opciones de modelo

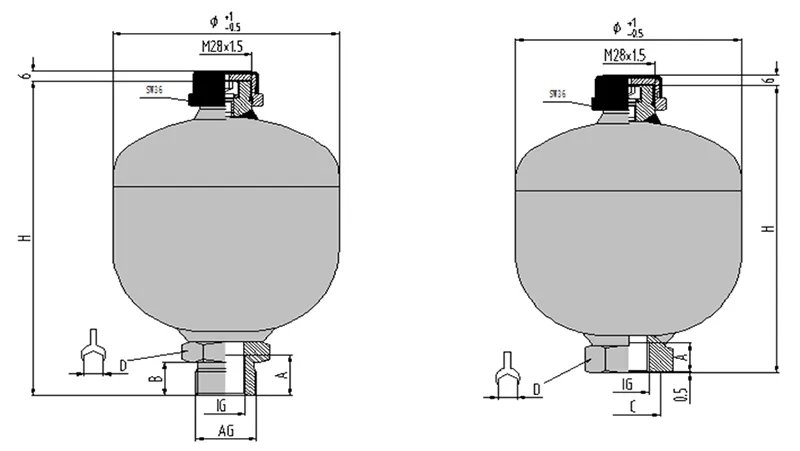

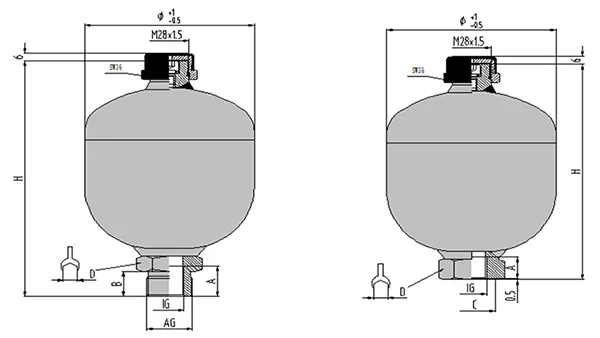

Modelo Volumen nominal Presión máxima de funcionamiento Material del diafragma Puerto de fluido A B C D Puerto de gas Diámetro Ø Altura H Relación de presión máxima admisible ΔP admisible No. dibujo
Rosca interior IG Rosca exterior AG
YDA-0.075-210-1-1-1 0.075 210 NBR G 1/2 14 – 29 32 M28×1.5 66 117 1:8 140 10002600-101
YDA-0.16-210-1-1-1 0.16 210 NBR G 1/2 14 – 29 32 M28×1.5 76 124 1:8 140 10002600-102
YDA-0.32-210-1-1-1 0.32 210 NBR G 1/2 14 – 29 32 M28×1.5 95 143 1:8 140 10002600-103
YDA-0.32-330-1-1-1 0.32 330 NBR G 1/2 14 – 29 32 M28×1.5 99 147 1:8 150 10002600-104
YDA-0.5-210-1-1-1 0.5 210 NBR G 1/2 17 – 34 41 M28×1.5 103 149 1:8 140 10002600-105
YDA-0.5-210-1-1-1/2 0.5 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 103 165 1:8 140 10002600-106
YDA-0.5-330-1-1-1 0.5 330 NBR G 1/2 17 – 34 41 M28×1.5 112 159 1:8 150 10002600-107
YDA-0.5-330-1-1-1/2 0.5 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 112 175 1:8 150 10002600-108
YDA-0.75-210-1-1-1 0.75 210 NBR G 1/2 17 – 34 41 M28×1.5 122 169 1:8 140 10002600-109
YDA-0.75-210-1-1-1/2 0.75 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 122 185 1:8 140 10002600-110
YDA-0.75-330-1-1-1 0.75 330 NBR G 1/2 17 – 34 41 M28×1.5 126 173 1:8 150 10002600-111
YDA-0.75-330-1-1-1/2 0.75 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 126 189 1:8 150 10002600-112
YDA-1.0-210-1-1-1 1.0 210 NBR G 1/2 17 – 34 41 M28×1.5 136 178 1:8 140 10002600-113
YDA-1.0-210-1-1-1/2 1.0 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 136 194 1:8 140 10002600-114
YDA-1.0-330-1-1-1 1.0 330 NBR G 1/2 17 – 34 41 M28×1.5 140 182 1:8 150 10002600-115
YDA-1.0-330-1-1-1/2 1.0 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 140 198 1:8 150 10002600-116
YDA-1.4-210-1-1-1 1.4 210 NBR G 1/2 17 – 34 41 M28×1.5 150 205 1:8 140 10002600-117
YDA-1.4-210-1-1-1/2 1.4 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 150 221 1:8 140 10002600-118
YDA-1.4-330-1-1-1 1.4 330 NBR G 1/2 17 – 34 41 M28×1.5 158 213 1:8 150 10002600-119
YDA-1.4-330-1-1-1/2 1.4 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 158 229 1:8 150 10002600-120
YDA-2.0-210-1-1-2 2.0 210 NBR G 3/4 16 – 36 41 M28×1.5 168 230 1:4 140 10002600-121
YDA-2.0-210-1-1-2/3 2.0 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 247 1:4 140 10002600-122
YDA-2.0-330-1-1-2 2.0 330 NBR G 3/4 16 – 36 41 M28×1.5 172 234 1:4 150 10002600-123
YDA-2.0-330-1-1-2/3 2.0 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 251 1:4 150 10002600-124
YDA-2.8-210-1-1-2 2.8 210 NBR G 3/4 16 – 36 41 M28×1.5 168 264 1:4 140 10002600-125
YDA-2.8-210-1-1-2/3 2.8 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 281 1:4 140 10002600-126
YDA-2.8-330-1-1-2 2.8 330 NBR G 3/4 16 – 36 41 M28×1.5 172 272 1:4 150 10002600-127
YDA-2.8-330-1-1-2/3 2.8 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 289 1:4 150 10002600-128
YDA-3.5-210-1-1-2 3.5 210 NBR G 3/4 16 – 36 41 M28×1.5 168 316 1:4 140 10002600-129
YDA-3.5-210-1-1-2/3 3.5 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 333 1:4 140 10002600-130
YDA-3.5-330-1-1-2 3.5 330 NBR G 3/4 16 – 36 41 M28×1.5 172 320 1:4 150 10002600-131
YDA-3.5-330-1-1-2/3 3.5 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 337 1:4 150 10002600-132
Símbolo hidráulico 2
Acumulador de diafragma YDA (acumulador de membrana)
Especificaciones
Acumulador de diafragma serie YDA Modelo Code
Volumen nominal 0.075L,0.16L,0.32L,0.5L,0.75L
Presión máxima de funcionamiento 70bar
Tamaño del puerto de la válvula 0:none
*Material del diafragma 1:NBR 2:ECO
* Puerto de fluido 0:G 1/2" (rosca interna) 1:G 1/2" (rosca externa)
*Presión de precarga 15: presión máxima de precarga de gas de 15 bar
No. de diseño. 10
Opciones de modelo

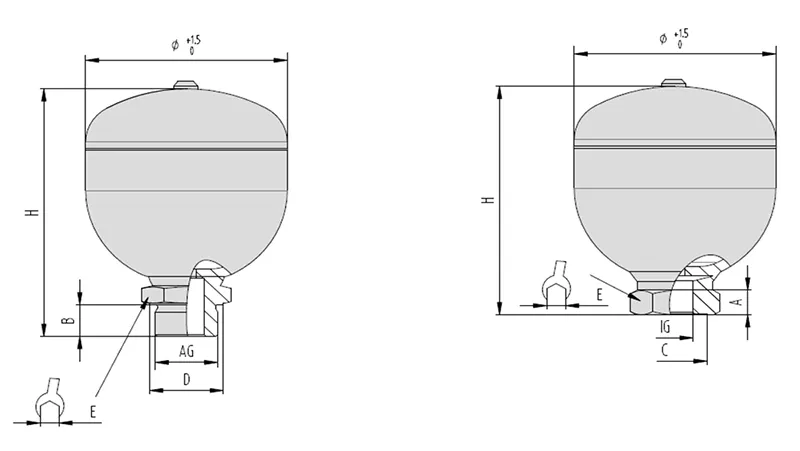

Modelo Volumen nominal Presión máxima de funcionamiento Material del diafragma Puerto de fluido A B C D E Puerto de gas Diámetro Ø Altura H Relación de presión máxima admisible ΔP admisible
Rosca interior IG Rosca exterior AG
YDA-0.075-70-0-1-1 0.075 70 NBR G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-1-0 0.075 70 NBR G 1/2 14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-1-1 0.16 70 NBR G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-1-0 0.16 70 NBR G 1/2 14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-1-1 0.32 70 NBR G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-1-0 0.32 70 NBR G 1/2 14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-1-1 0.5 70 NBR G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-1-0 0.5 70 NBR G 1/2 14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-1-1 0.75 70 NBR G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-1-0 0.75 70 NBR G 1/2 14 – 34 – 41 - 122 150 1:6 50
YDA-0.075-70-0-2-1 0.075 70 ECO G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-2-0 0.075 70 ECO G 1/2 14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-2-1 0.16 70 ECO G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-2-0 0.16 70 ECO G 1/2 14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-2-1 0.32 70 ECO G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-2-0 0.32 70 ECO G 1/2 14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-2-1 0.5 70 ECO G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-2-0 0.5 70 ECO G 1/2 14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-2-1 0.75 70 ECO G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-2-0 0.75 70 ECO G 1/2 14 – 34 – 41 - 122 150 1:6 50
